消音百叶

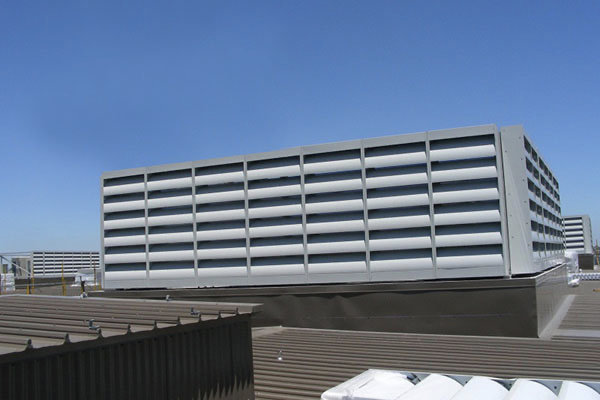

CALM S 是一款多⽤用途的消⾳音百叶，可作为噪音屏障且通风性能良好，CALM S 有三种型号可选，各种型号标准范围内尺寸可选，可以满足宽泛的外观需求，尤其是一些尺⼨受限且需 满⾜建筑外观的情况，如果需要人员进出，CALM S 可以提供百叶门，无论是作为百叶窗 还是独⽴的设施，其线性的外观和高性能的⾼频消⾳性能，使其特别适合作为设备围屏、噪音屏障、进⽓口、冷却塔消⾳和其他有消音要求的地⽅
为确保性价⽐比最优的解决⽅方案，噪⾳音控制应在设计早期阶段进⾏设计，安装阶段调整会导致成本的⼤量增加

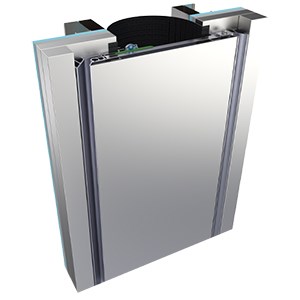

DATA SHEET | ACOUSTIC LOUVRE MODULE CALM S
型号：calm S-100
宽度：最小300mm，最大1800mm
高度：最小400mm，最大2400mm
厚度：102mm
叶片间距：200mm
重量：20kg/m2
型号：CALM S-150
宽度：最小300mm，最大1800mm
高度：最小600mm，最大2400mm
厚度：152mm
叶片间距：305mm
重量：30kg/m2
型号：CALM S-300
宽度：最小300mm，最大1800mm
高度：最小600mm，最大2400mm
深度：300mm
叶片间距：200mm
重量：60kg/m2
材质：外框及叶片均为3000系列铝合金，填充物为容重47kg/m3的岩棉或玻璃棉，压缩率不小于5%，以消除因下沉引起的空隙，填充物为惰性的，防虫、防腐、防潮
声学表现：
| 静压损失Pa | ||||||||||||
| 百叶型号 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 150 | 200 |
| 面风速M/S | ||||||||||||
| CALM S-100 | 0.92 | 1.30 | 1.59 | 1.84 | 2.05 | 2.25 | 2.43 | 2.61 | 2.76 | 2.90 | 3.56 | 4.13 |
| CALM S-150 | 0.53 | 0.73 | 0.90 | 1.04 | 1.16 | 1.28 | 1.37 | 1.47 | 2.56 | 1.64 | 2.01 | 2.32 |
| CALM S-300 | 0.94 | 1.31 | 1.61 | 1.83 | 2.13 | 2.27 | 2.46 | 2.63 | 2.84 | 2.99 | 3.65 | 4.21 |
传输损失 分贝 声音能量通过百叶后的数值
| 八度中心频率（Hz） | 百叶厚度（mm） | 63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k |
| CALM S-100 | 102 | 5 | 4 | 5 | 6 | 9 | 13 | 14 | 13 |
| CALM S-150 | 152 | 6 | 6 | 8 | 10 | 14 | 18 | 16 | 15 |
| CALM S-300 | 300 | 6 | 7 | 10 | 12 | 18 | 18 | 14 | 13 |
降噪（N.R.)
| 八度中心频率（Hz） | 百叶厚度（mm） | 63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k |
| CALM S-100 | 102 | 11 | 10 | 11 | 12 | 15 | 19 | 20 | 19 |
| CALM S-150 | 152 | 12 | 12 | 14 | 16 | 20 | 24 | 22 | 21 |
| CALM S-300 | 300 | 12 | 13 | 16 | 18 | 24 | 24 | 20 | 19 |
